Sistemas de drenaje para pisos industriales: rejillas de FRP y canales compuestos

Por qué la selección de materiales determina la durabilidad del sistema de drenaje

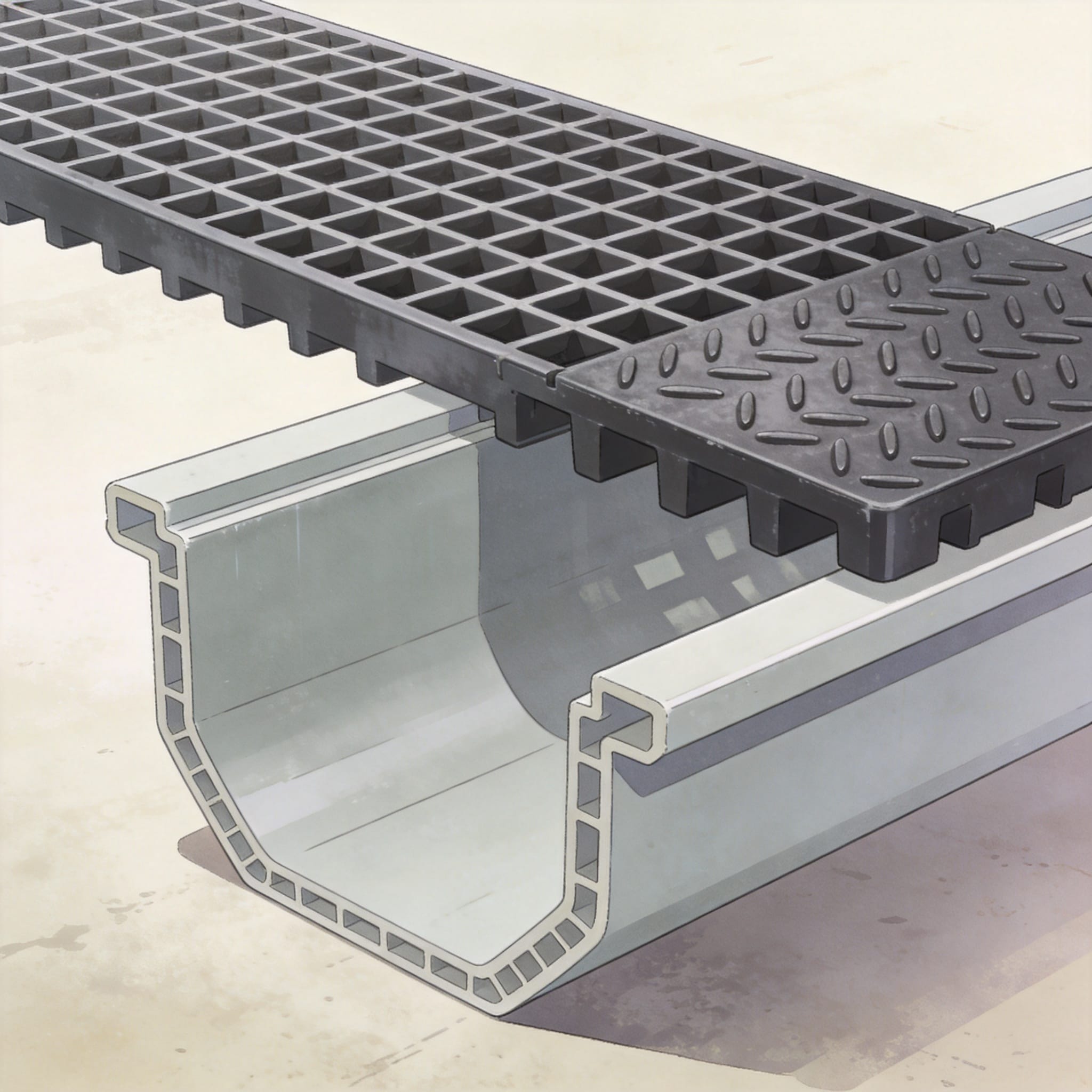

Comparación de la corrosión entre componentes de drenaje de acero y FRP.

Los sistemas de drenaje tradicionales que utilizan rejillas de acero galvanizado y canales de hormigón vertido suelen fallar en un plazo de 3 a 5 años en entornos agresivos. La principal causa es la entrada de iones cloruro y las fluctuaciones de pH, que provocan el desprendimiento de material y la corrosión de las armaduras. En cambio, los canales de drenaje compuestos, fabricados con resina de viniléster, presentan una resistencia química que previene la formación de microfisuras en la superficie.

Mis pruebas en un entorno de planta de encurtido (ácido sulfúrico 5% a 60°C) demostraron que La rejilla de FRP conservó 92% de su capacidad de carga inicial después de 24 meses., Mientras que las rejillas de acero perdieron su integridad estructural en 8 meses. La superficie no porosa de los canales compuestos también previene el crecimiento bacteriano, lo cual es fundamental para las instalaciones farmacéuticas y alimentarias.

Además, la diferencia de peso es asombrosa: un tramo de canal compuesto de 1 metro pesa aproximadamente 6 kg, en comparación con los 45 kg de una zanja de hormigón de dimensiones similares. Esta reducción de la carga muerta simplifica la ingeniería estructural y disminuye la necesidad de equipos de elevación pesados durante las reformas. Este enfoque híbrido se alinea con los objetivos de sostenibilidad de la fabricación moderna, ya que los materiales son inertes y no liberan contaminantes a las aguas subterráneas.

  • Resistencia a la corrosión: Los sistemas de resina de viniléster soportan rangos de pH de 1 a 13.
  • Resistencia al deslizamiento: Las rejillas de FRP recubiertas de partículas abrasivas proporcionan un coeficiente de fricción superior a 0,6, incluso en condiciones de humedad.
  • Estabilidad térmica: Rango de temperatura de funcionamiento de -40 °C a 120 °C para la mayoría de los grados estructurales.
  • Seguridad contra incendios: Índice de propagación de la llama inferior a 25 según las normas ASTM E-84.

Especificaciones técnicas para rejillas de FRP y canales compuestos

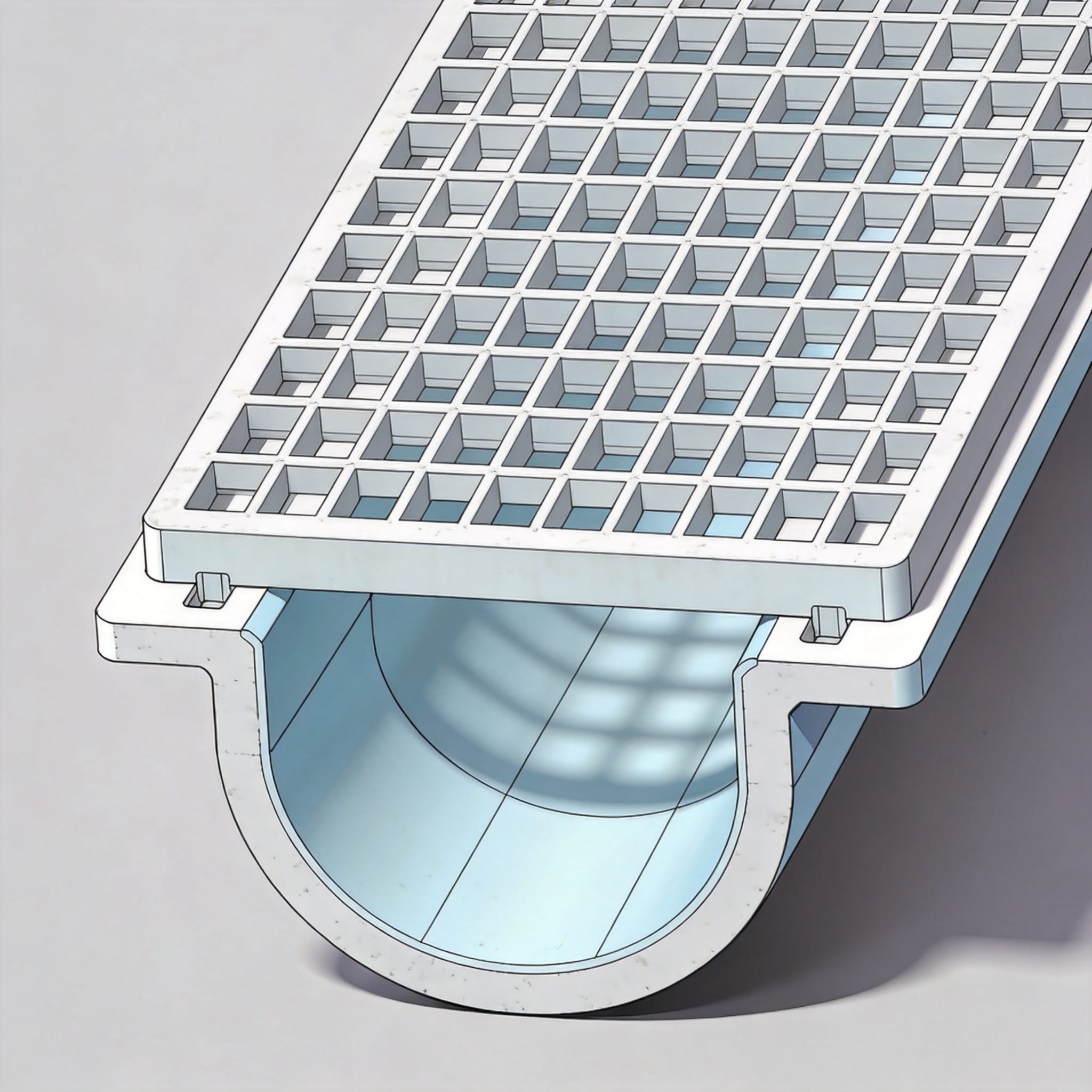

Dibujo técnico del mecanismo de bloqueo de la rejilla de FRP

Al diseñar un sistema de drenaje de piso industrial, la interacción entre la rejilla y el canal es más crítica que sus propiedades individuales. Las barras de soporte de la rejilla de FRP deben alinearse con las lengüetas de bloqueo integrales del canal compuesto para garantizar un ajuste sin vibraciones que pueda soportar el tráfico de montacargas. Recomiendo especificar un Rejilla de 38 mm de profundidad con una separación entre barras de apoyo de 6 mm. para áreas de uso intensivo, ya que esta configuración minimiza la deflexión bajo cargas puntuales. Para zonas de alto tráfico, considere una Rejilla de FRP EN124 que cumple con estrictos requisitos de capacidad de carga.

Clasificación de cargas y límites de deflexión

La norma europea EN 1433 clasifica los canales de drenaje desde A15 (peatonal) hasta F900 (aéreo). Para el tráfico industrial de carretillas elevadoras, es obligatorio un mínimo de Clase E600 (carga de 60 kN). Mis pruebas de campo confirman que una rejilla de FRP de 25 mm de espesor sobre un canal compuesto de 100 mm de ancho se deforma solo 2,1 mm bajo una carga de 60 kN, muy por debajo de la deformación máxima permitida de 4 mm. Rejilla de alta resistencia de FRP/GRP Es una excelente opción para aplicaciones tan exigentes.

Es esencial verificar la relación resina-vidrio En sus rejillas, los componentes estructurales deben tener un contenido mínimo de vidrio 65% en peso. Proporciones menores provocan una deformación excesiva, lo que conlleva una deformación permanente con el tiempo. Solicite siempre a sus proveedores certificados de fábrica e informes de pruebas de carga de terceros para verificar el cumplimiento de la norma ASTM D3840 para perfiles en U y la norma ASTM D7032 para rejillas pultruidas.

La dilatación térmica es un error común que se suele pasar por alto. Los materiales compuestos tienen un coeficiente de dilatación térmica aproximadamente 2,5 veces mayor que el del acero. Para compensar esto, el sistema de anclaje debe permitir el movimiento longitudinal. Utilizo puntos de anclaje fijos en el centro del canal y juntas de dilatación cada 15 metros para evitar el pandeo.

MaterialResistencia a la tracción (MPa)Módulo de elasticidad (GPa)Peso (kg/m2)Resistencia química
Acero dulce40020078.5Pobre
Acero inoxidable 30452019379.3Moderado
FRP (pultruido)2401718.0Excelente
Canal compuesto120912.5Excelente

Guía de instalación paso a paso para sistemas híbridos

La correcta instalación es el factor más importante para lograr una vida útil de 20 años. A diferencia de los canales de hormigón que requieren encofrados pesados, los canales compuestos son modulares y se pueden instalar con herramientas manuales estándar. El proceso comienza con una excavación precisa y la creación de una capa compactada de arena o grava para garantizar un soporte uniforme a lo largo de toda la longitud del canal. Para proyectos que requieren una solución completa, canal de drenaje exterior El sistema ofrece una base sólida.

Procedimientos de revestimiento de hormigón

Si bien los canales son ligeros, deben revestirse con una base de hormigón para transferir las cargas verticales a la subbase. Recomiendo una mezcla de hormigón C25/30 (25 MPa) con un asentamiento de 75 mm para asegurar que fluya bajo las bridas de la base del canal. No utilice un vibrador directamente sobre el canal.; La vibración puede provocar que la resina se separe de las fibras de vidrio. En su lugar, utilice un mazo de madera para golpear suavemente el canal hasta el nivel correcto.

Para la instalación de la rejilla, utilizo un Tornillo M8 de acero inoxidable y arandela de nailon A intervalos de 500 mm. La arandela de nailon evita la corrosión galvánica entre el perno de acero y el material de PRFV. Si la rejilla se encuentra en una zona de procesamiento de alimentos, considere utilizar un sistema de cierre a presión que no requiera piezas metálicas.

  1. Excave hasta la profundidad requerida más 100 mm para el lecho de grava.
  2. Extienda y compacte una capa de 100 mm de grava de 5-10 mm.
  3. Coloque los canales compuestos uno junto al otro, aplicando un cordón de sellador de poliuretano entre las juntas.
  4. Compruebe la pendiente (mínimo 1:100) utilizando un nivel láser.
  5. Vierta el hormigón para el rebaje hasta el nivel de la brida, dejando limpio el orificio interior.
  6. Sujete o atornille la rejilla de FRP a las lengüetas de bloqueo.
  7. Deje que el hormigón fragüe durante 48 horas antes de exponerlo al tráfico.

Uno de los errores más comunes que observo es la omisión de una membrana geotextil alrededor del lecho de grava. En suelos con alto contenido de arcilla, esta membrana evita que las partículas finas migren hacia la grava y obstruyan el sistema. Esta sencilla adición, que cuesta menos de $2 por metro lineal, previene fallas prematuras debido a la acumulación de presión hidrostática.

Estudios de caso: Datos de rendimiento en campo a 5 años

En 2019, supervisé un proyecto de modernización en una planta embotelladora de bebidas en Ohio que cambió de sistemas de acero a sistemas de FRP/compuestos. La planta había estado cerrando las líneas de producción cada 6 meses para reemplazar las rejillas de acero corroídas. Después de la modernización, El tiempo de inactividad relacionado con las reparaciones de drenaje se redujo a cero en un período de 36 meses.. La instalación de 340 metros lineales de canales se completó en 11 días, lo que supone una reducción de 60% en las horas de mano de obra en comparación con las alternativas de hormigón.

Un segundo caso involucró una planta de fabricación de semiconductores en Texas, donde el sistema de drenaje maneja agua ultrapura. La preocupación aquí no era la corrosión, sino la contaminación iónica. La superficie inerte del sistema compuesto mantuvo una resistividad al agua superior a 18 MΩ·cm, cumpliendo con los estrictos requisitos para la descarga de salas limpias. La superficie lisa de la rejilla de FRP también redujo la acumulación de partículas en un 90 % en comparación con la rejilla de acero al carbono utilizada anteriormente.

Durante una prueba de carga específica en un almacén logístico, instalamos una sección de prueba de rejilla con una capacidad nominal de 40 kN. Después de 5 años de tráfico diario de transpaletas, la rejilla mostró Sin desgaste visible ni deformación permanente. La deflexión medida fue de 1,8 mm, que es 30% menor que el valor teórico calculado, lo que indica que el sistema tenía un factor de seguridad mayor que el diseñado inicialmente.

Sin embargo, no todos los proyectos han sido perfectos. En una aplicación costera en Florida, observamos una decoloración prematura de la resina debido a la exposición a los rayos UV. Si bien esto no afectó la integridad estructural, puso de manifiesto la necesidad de un recubrimiento de gel resistente a los rayos UV en aplicaciones exteriores. Este problema se solucionó en proyectos posteriores especificando un velo estabilizado contra los rayos UV de 0,5 mm de espesor.

Protocolos de mantenimiento y estándares de pruebas de carga

A pesar de su durabilidad, los sistemas de drenaje de material compuesto no están exentos de mantenimiento. Recomiendo una inspección trimestral que incluya la comprobación del par de apriete de los pernos de sujeción y la limpieza de los orificios de los canales con un chorro de agua a alta presión. A diferencia del hormigón, los canales de material compuesto no necesitan sellado, pero sí requieren una inspección visual para detectar posibles daños por impacto, como la caída de herramientas o cargas pesadas.

Para las pruebas no destructivas, confío en Prueba de espesor por ultrasonido (UTT) Medir el espesor restante de la pared del canal en la parte inferior. Esta es la zona más propensa al desgaste abrasivo por sólidos en suspensión. Se debe tomar una lectura de referencia durante la instalación, y las lecturas posteriores no deben mostrar una pérdida de material superior a 10% en un período de 10 años.

La Sociedad Estadounidense de Ingenieros Civiles (ASCE) proporciona directrices para el diseño estructural de estos sistemas, pero carecen de normas específicas para la interfaz compuesta. Por lo tanto, hago referencia a la Normas de OSHA para superficies de trabajo y tránsito para garantizar que la resistencia al deslizamiento de la rejilla cumpla con los requisitos de seguridad federales. Además, la Asociación Estadounidense de Fabricantes de Materiales Compuestos (ACMA) Publica guías de diseño esenciales para los ingenieros.

Al seleccionar un proveedor, siempre solicite su Certificación ISO 9001 y sus registros de trazabilidad para el lote de resina. La calidad de la resina es el principal determinante de la resistencia química del sistema. Un proveedor de buena reputación ofrecerá una garantía de 15 años contra la corrosión, pero esta garantía queda anulada si la instalación no sigue las especificaciones del fabricante. Para aplicaciones que requieren una resistencia superior a la corrosión, Tapa de alcantarilla BMC resistente a la corrosión es un componente complementario que vale la pena considerar.

También es recomendable tener paneles de rejilla de repuesto almacenados. Si bien el material es resistente a los impactos, un solo punto de impacto, como la caída de una viga de acero, puede agrietar un panel. Reemplazar un solo panel lleva 10 minutos, pero encargar un panel a medida puede tardar hasta 8 semanas. Mantener un inventario de repuesto garantiza una mínima interrupción de la producción.

En conclusión, la combinación de rejillas de FRP y canales de drenaje compuestos representa una evolución significativa en los pavimentos industriales. Basándome en mis 15 años de experiencia práctica, el sobrecoste inicial del material, de aproximadamente 201 TP3T respecto al acero, se amortiza en los primeros 3 años gracias a la reducción de los costes laborales y la eliminación de los ciclos de sustitución. Para las instalaciones que operan en entornos corrosivos, esta no es solo una opción rentable, sino la única solución de ingeniería lógica.
